【地圖判讀與方位定向- 等高線的認識】

文章出處 : 地圖判讀與方位定向/呂木貴、地圖判讀要領

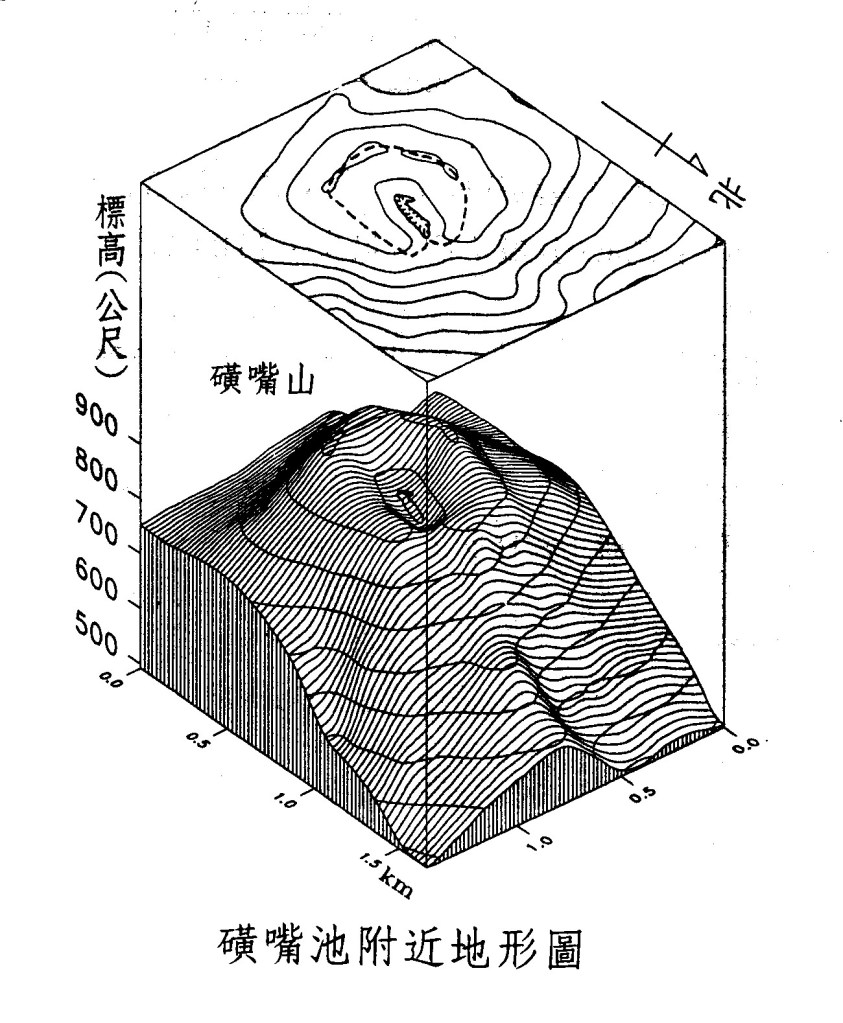

1. 等高線的原理

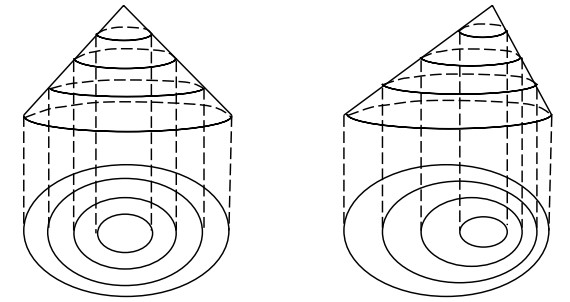

   等高線係以平均海水面為零公尺起算，將地面上每隔一定高，且相等高度之
   各點連成曲線，而後投影於基準面上，用以顯示地面之高低起伏狀態。

2.等高線的特性

• 同一條等高線上各個點，高度必定相同。
• 每一條等高線都是封閉曲線。
• 除懸崖峭壁外，等高線決不相交或相切。
• 二萬五千分之一地圖計曲線為50公尺、首曲線為10公尺、助曲線為5公尺
• 五萬分之一地圖計曲線為100公尺，首曲線為20公尺、助曲線為10公尺
• 等高線越密，坡度越陡；間隔越大，地形越平緩。

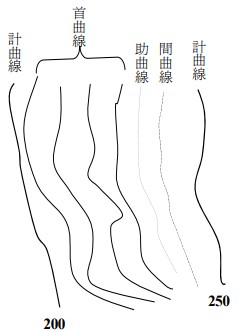

3. 等高線的種類

(1) 首曲線：依規定的等距離，以纖細之實線描繪者稱之。
(2) 計曲線：依照五倍首曲線之距離（也就是自平均海水面起算，每五根首曲線中之第五根）用較粗的實線描繪之，並註明標高，便於讀算出各曲線之高度。

(3) 間曲線：當地形平坦時，首曲線無法表達真實之地形時，於是在兩條首曲線之中間加一纖細之長虛線，用之顯示局部地面之形態，間曲線無連貫性，亦無須閉合，視需要而加繪之。
(4) 助曲線：當間曲線仍不能顯示真實地形時，則在首曲線與間曲線之間加繪一纖細短虛線，是為助曲線。助曲線如間曲線般，無連續性，不需閉合，僅用於局部地區。

4.判讀的要領
(1)首先找出山頂或三角點或有標高之獨立點。
(2)以山頂為中心，向四週找出伸延的稜線，並分出主稜、支稜、鞍部。
(3)依稜線的分岐找出山谷，找出水系並追溯其源頭。
(4)依等高線的疏密程度，推測出坡度。
(5)注意地形的變化，以免誤判而誤入斷崖、岩壁等必須繞路的地方。
